樹脂再生裝置 系 列	使用說明書
	型號：THYJ--□2001-2   □2501-2                          □3001-2   □4001-2                          □5001-2   □2001-3                            □2501-3   □3001-3                          □4001-3   □5001-3
	中國  泰州市華源實驗設備有限公司 江蘇


前  言：

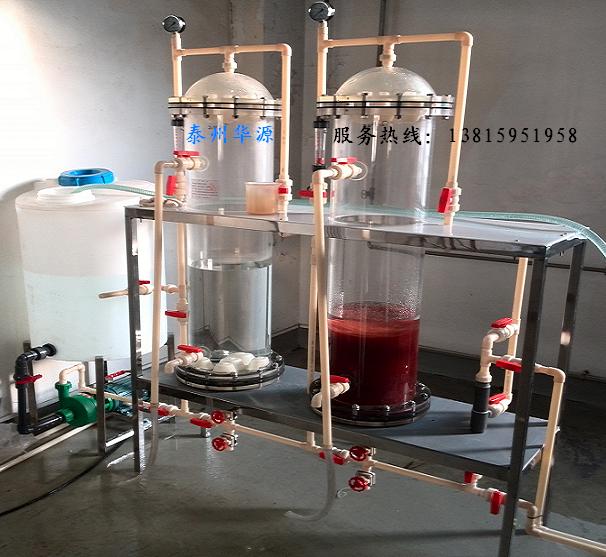

我國目前發電機組大部分采用水冷方式。內冷水作為高壓電場中的冷卻介質，水質的合格于否直接引起發電機導線的腐蝕和腐蝕產物的沉定，影響發電機組正常運行。隨著機組不斷增大，對冷卻水水質要求也越來越高，不允許樹脂中含氯離子和硫酸根離子等。通常每臺機組的樹脂運行時間在一年左右，交換處理能力就開始下降，就需更換新樹脂。這不僅造成成本增加，且污染環境。而我公司生產的THYJ型內冷水混合樹脂再生裝置和THYJ型氫電導樹脂再生裝置操作方便靈活，能高效分離和再生清洗樹脂，使樹脂能重復使用。其正常配制為：加藥箱、加藥泵、再生床、噴射器?；瘜W(xué)氫導表用陽樹脂和內冷水混床樹脂均可在體內處理再生清洗，再生效果穩定。灌裝樹脂無需打開交換器上蓋，可通過交換器上端樹脂吸進閥和射水器完成（射水器工作壓力：0.2—0.3MPa）。排放樹脂也無需打開交換器下蓋，可通過交換器下端樹脂排放閥完成。
現在電力企業、化工企業幾乎都是采用傳統的體外靜態浸泡再生法。其最大不足在于樹脂再生度不高（體外靜態再生度為50%左右），容易使氫電導率測量結果偏低，致使水汽品質出現異常時不易即時發現；另外樹脂不易被水徹底沖洗干凈，也影響了氫電導率測量結果。而我公司生產的內冷水混合樹脂再生裝置和氫電導樹脂再生裝置從根本上解決了樹脂在體外靜態再生不徹底（本設備再生度可達90%以上）和安全系數低（體外人工酸洗不安全，體內是通過泵加再生藥劑）等缺點。并且本裝置支架采用不銹鋼，再生床采用有機玻璃（透明度高，便于觀察樹脂的狀況），噴射器采用PVC材質，再生藥液箱采用PE，管件和閥門采用ABS或PVC材料，不存在酸堿腐蝕。操作簡單，再生時間短，酸耗量少，沖洗用水量少，節能環保。
A、技術參數：

氫電導樹脂再生裝置
型       號	THYJ-2001-2	THYJ-2501-2	THYJ-3001-2	THYJ-4001-2	THYJ-5001-2
電       源	220V/380V	220V/380V	220V/380V	220V/380V	220V/380V
功       率	550W	550W	550W	550W	550W
處理樹脂量	20L	30L	40L	70L	110L
進水水源	除鹽水	除鹽水	除鹽水	除鹽水	除鹽水
噴射器進水壓力	0.2-0.3Mpa	0.2-0.3Mpa	0.2-0.3Mpa	0.2-0.3Mpa	0.2-0.3Mpa
內冷水混合樹脂分離再生裝置
型       號	THYJ-2001-3	THYJ-2501-3	THYJ-3001-3	THYJ-4001-3	THYJ-5001-3
電       源	220V/380V	220V/380V	220V/380V	220V/380V	220V/380V
功       率	550W×2	550W×2	550W×2	550W×2	550W×2
處理樹脂量	30L	45L	60L	100L	160L
進水水源	除鹽水	除鹽水	除鹽水	除鹽水	除鹽水
噴射器進水壓力	0.2-0.3Mpa	0.2-0.3Mpa	0.2-0.3Mpa	0.2-0.3Mpa	0.2-0.3Mpa

B、再生方法：
一、吸進樹脂
1、將需要再生樹脂放入塑料容器中加入適量除鹽水稀釋；
2、將除鹽水從交換柱從底部注入，注入除鹽水的高度為交換柱高度的三分之二左右；
3、打開交換器上端樹脂吸進閥，接上硬質塑料軟管，并將塑料軟管另一端放入盛放再生樹脂的塑料容器中；
4、打開交換柱右側排放閥、射水器進水閥和排氣閥，關閉反洗總排放閥，最后打開總進水閥（壓力控制在0.2-0.3Mpa左右）吸進樹脂。（壓力達不到時可先將除鹽水注入酸劑量箱，然后啟動再生泵）
注意：每次啟動再生泵前必須關閉總進水閥
二、配置再生液
1、酸堿的配制（以THYJ -2501-2型為例）:
  1.1、 5%鹽酸溶液的配制(50升)：將7公斤濃鹽酸(36%)加入酸箱中，邊加酸邊加水，并稀釋至一滿箱。
  1.2、 5%燒堿溶液的配制(50升)：先將2.5公斤燒堿在堿箱中(20～30升)用水溶解，然后再加水稀釋，加水至一滿箱。
三、新樹脂的處理：
1、先將陰陽樹脂在體外漂洗2至3遍，以除去樹脂中的可溶性有機物。然后分別裝入陽床和陰床；裝入樹脂高度為柱體高度的三分之二；陽樹脂為001×7強酸樹脂，陰樹脂為201×7強堿樹脂；
2、陽樹脂先用酸液浸泡3—4h，然后用二級除鹽水沖洗呈中性；再加堿液浸泡3—4h后用水沖洗呈中性；最后加三遍酸液，分別浸泡3—4h后再用水沖洗呈中性；
3、陰樹脂先用堿液浸泡3—4h，然后用二級除鹽水沖洗呈中性；再加酸液浸泡3—4h后用水沖洗呈中性；最后加三遍堿液，分別浸泡3—4h后再用水沖洗呈中性；
4、混床樹脂比例一般是2：1。具體情況根據當?shù)厮|(zhì)決定，如果出水偏酸，則應增加陰樹脂，如果偏堿則應減少陰樹脂；
5、酸堿液的配制參照再生準備工作中的說明。

三、再生
1、陽樹脂加酸：開啟再生泵，進酸閥及再生進液閥，將酸液以100～200L/H的流量從交換柱下方打入柱內，檢測排口有較強的酸性時，加酸即可結束。
注意：加完酸后要對酸液管路進行清洗，以沖洗排水無殘留酸性為準。
2、陰樹脂加堿：開啟再生泵，進堿閥及再生進液閥，將堿液以100～200L/H的流量從交換柱下方打入柱內，檢測排口有較強的堿性時，加堿即可結束。
3、酸堿加入完成后，關閉交換柱所有進水閥門，讓柱內樹脂在酸堿中浸泡4小時以上，方可進行下一步清洗。
四、清洗
清洗的目的是洗去樹脂中殘留的酸堿，以達到出水水質要求。
重要提示  清洗時必須堅持以下幾個原則:
a:以正洗為主、反洗為輔；
b:各交換柱進水時先打開出水閥再打開進水閥。
1、正洗：
打開交換柱正進閥、下排閥、正洗總排放閥，關閉交換柱反洗進水閥、反洗排放閥，流量控制在250～350L/H，對陽樹脂進行正洗。正洗10～15分鐘。
2、反洗：
打開交換柱反洗進水閥、下排閥、反洗排放閥、反洗總排放閥，關閉交換柱正進閥、正洗總排放閥，流量控制在200～300L/H，對陽樹脂進行反洗。反洗5～10分鐘。反洗的目的是讓樹脂充分膨脹松動，以及排出雜質，有利于酸堿的進入，以取得較好的再生效果，混柱反洗的目的主要是使柱內陰陽樹脂實現分層。
3、反洗以后再進行正洗（正常情況下反洗2至3遍），檢測排污口PH值達到4～5時陽樹脂清洗即可結束。
4、清洗結束后，將各柱內的水面調節至樹脂層以上10～20厘米。關閉總進水閥。
5、打開混柱上排閥，從取樣閥向混柱內充入壓縮氣體，通過氣泡的攪拌作用將柱內陰陽樹脂混合。注意：開始通氣時氣量要小，待氣泡進入交換柱開始攪拌后才可逐漸加大氣量，邊通氣邊觀察柱內樹脂混合情況，樹脂顏色均勻一致時停止通氣，打開下排使樹脂快速沉降，但排水時不能讓水面低于樹脂層高度。
注意事項
1、在管路連接正常的條件下，操作前請先檢查流量調節閥是否該關閉的關閉，該打開的打開，在保證從進水口到出水口暢通無阻的情況下打開總進水閥；壓力表顯示壓力小于0.1MPa；停止操作時應先關閉總進水閥。
2、調整進水流量時，不要使壓力表顯示壓力大于2MPa；如大于2MPa，證明內部管路壓力過大，可能導致柱體破裂。
3、任何時候不要讓再生泵處于無液體運行，這種情況將使泵頭內溫度升高而導致?lián)p壞。
備注：
1、可另配在線檢測PH值表，但在線PH值表流通池和樹脂再生裝置中間用硬質塑料軟連接。
2、可另配在線檢測電導率表。
3、可另配廢液收集系統。


合  格  證 設備名稱：氫電導樹脂再生裝置 規格型號：THYJ-2501-2   檢驗員         出廠日期：2014年2月15日 生產廠商：泰州市華源實驗設備有限公司 服務電話：0523-86182548,13815951958
